環境

HoudiniFX 20.5.613

確認用の軸モデルを作成

PolyLineの軸方向を取得する前に、ギズモで見るような軸方向表示用のモデルを作成する。

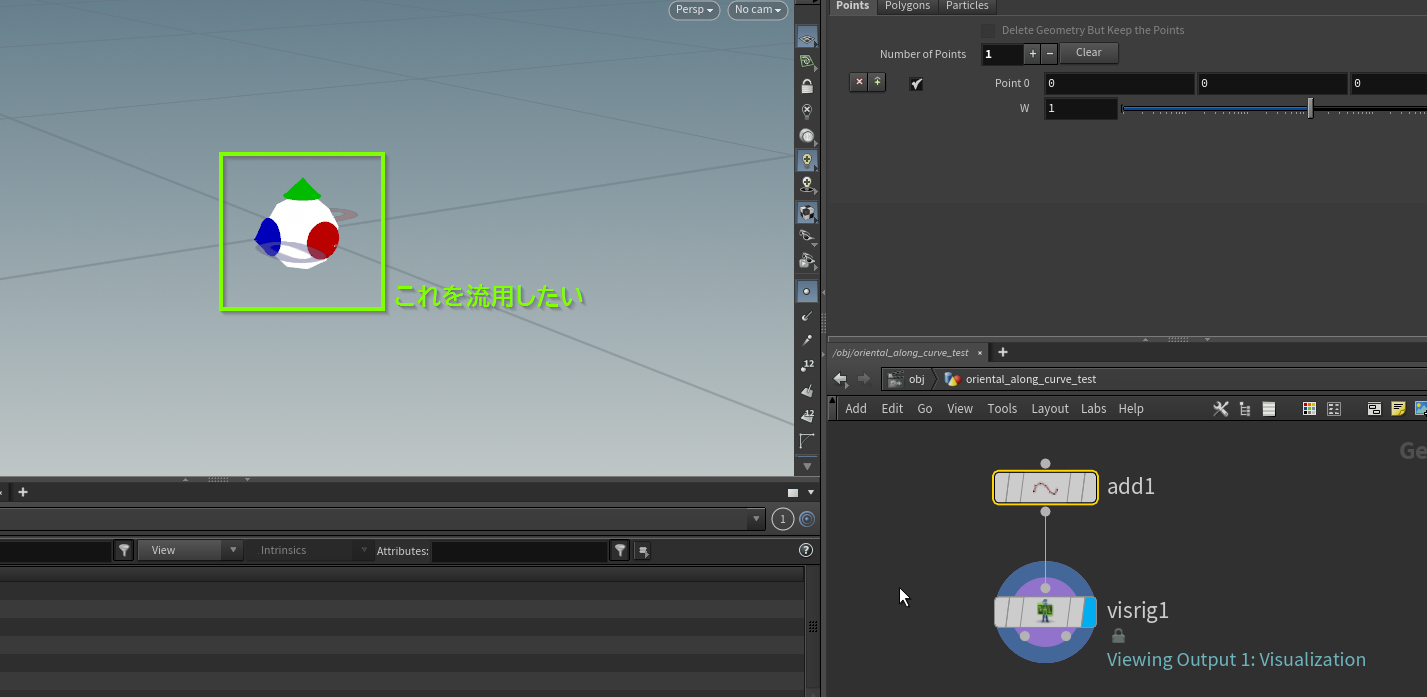

Visualize Rigノードがちょうど良さそうな形状をしているので、

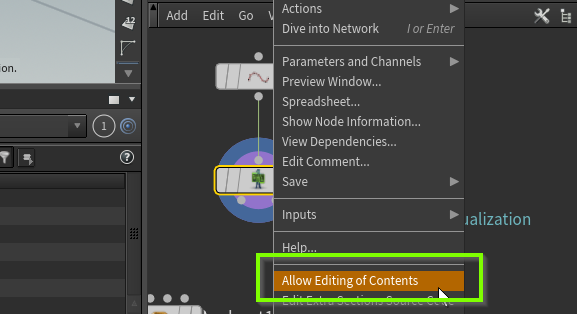

AllowEditingContentsでノードを展開し、

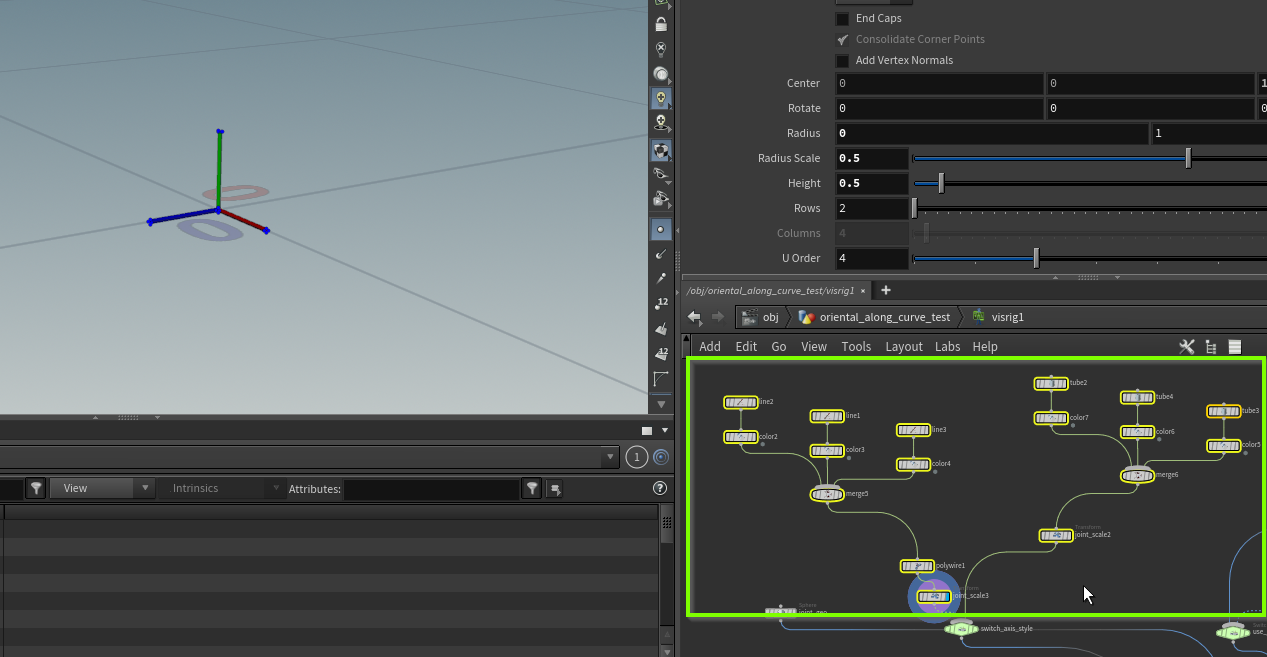

操作用の白い部分は不要で軸部分だけ欲しいのでノードの中に入ってこのあたりをコピー

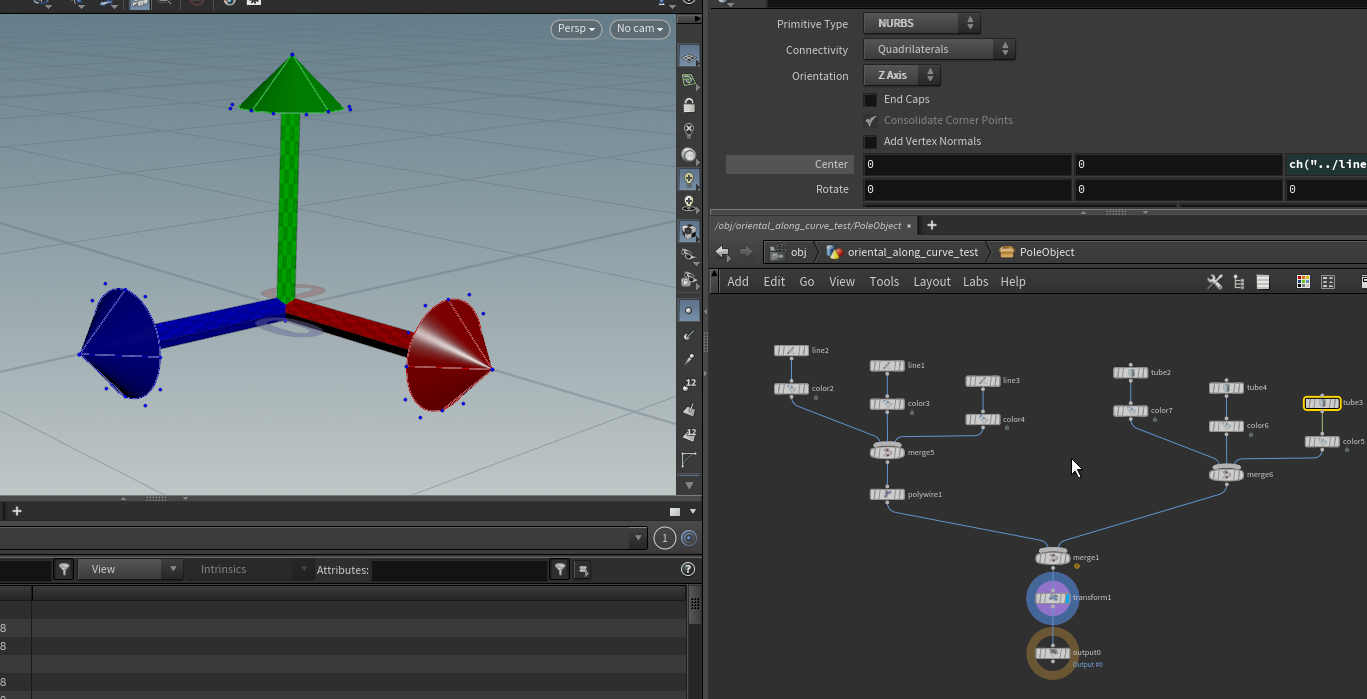

margeすると都合の良さそうなモデルができた

サイズ調整用の簡単なエクスプレッションも追加

このオブジェクトでOrientation Along Curveの動作を確認していきます。

Orientation Along Curveノード

PolyLineをベースに何かを作成する場合、そのカーブの方向を参照することが非常に多い。
そういった場合に便利に使える、カーブの向きを取得できるOrientation Along Curveノードがある。

Orientation along Curve
https://www.sidefx.com/ja/docs/houdini/nodes/sop/orientalongcurve.html

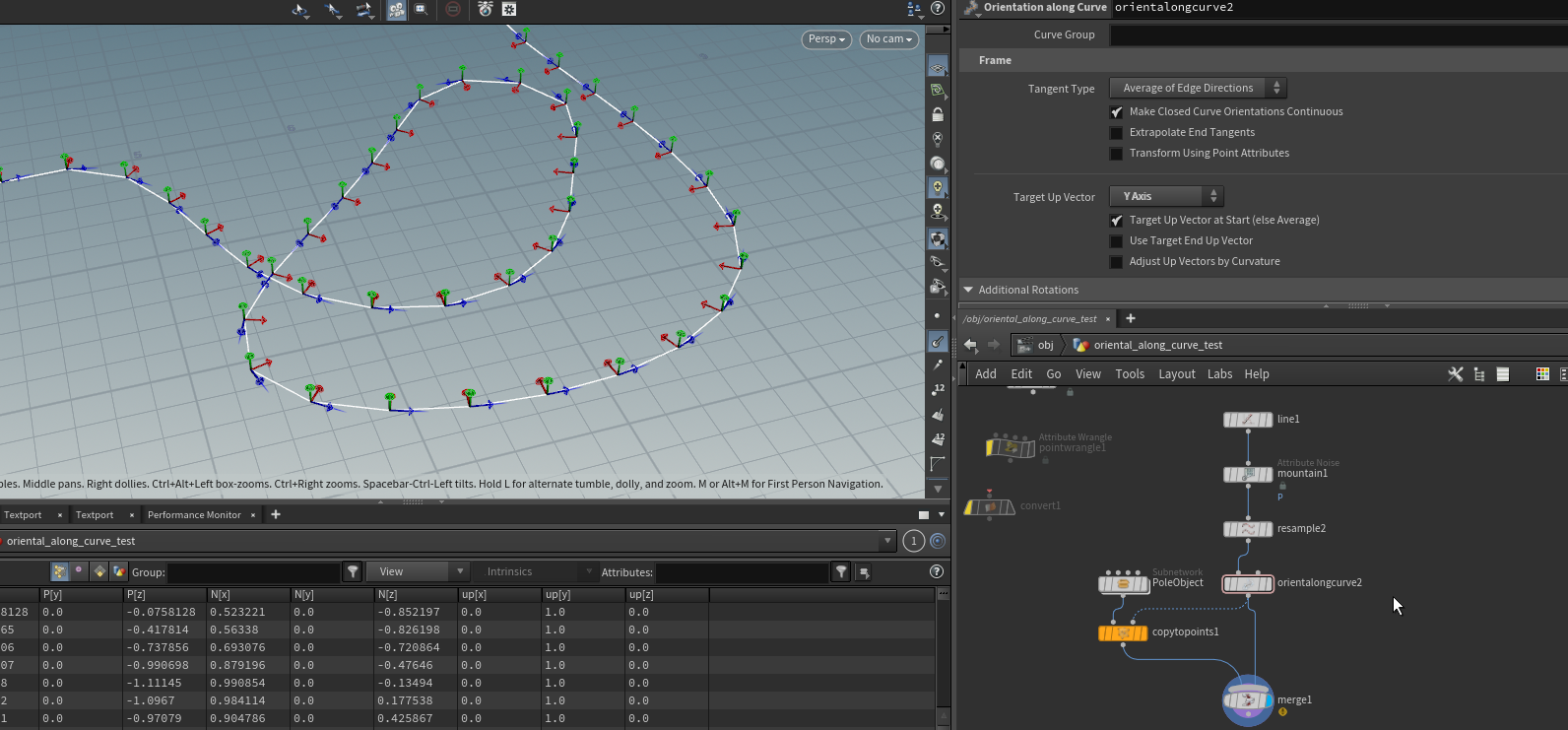

polylineのNとupを取得するのが主な目的のノードで設定を変更することで

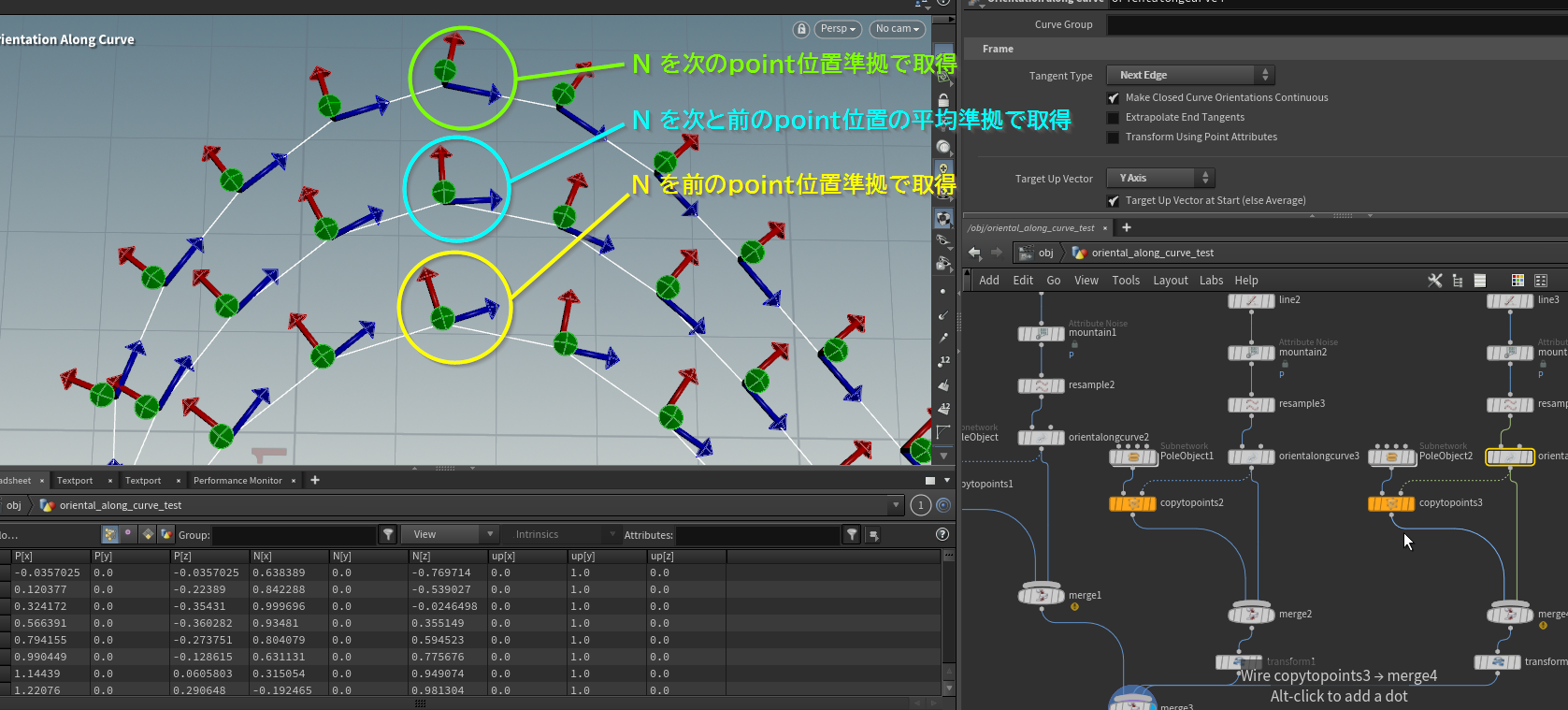

カーブの次や前のpoint方向、もしくはその平均をNとして設定

• Frame/ Tangent Typeを「Next Edge」 or 「Average of Edge Directions」 or 「Previous Edge」に変更する

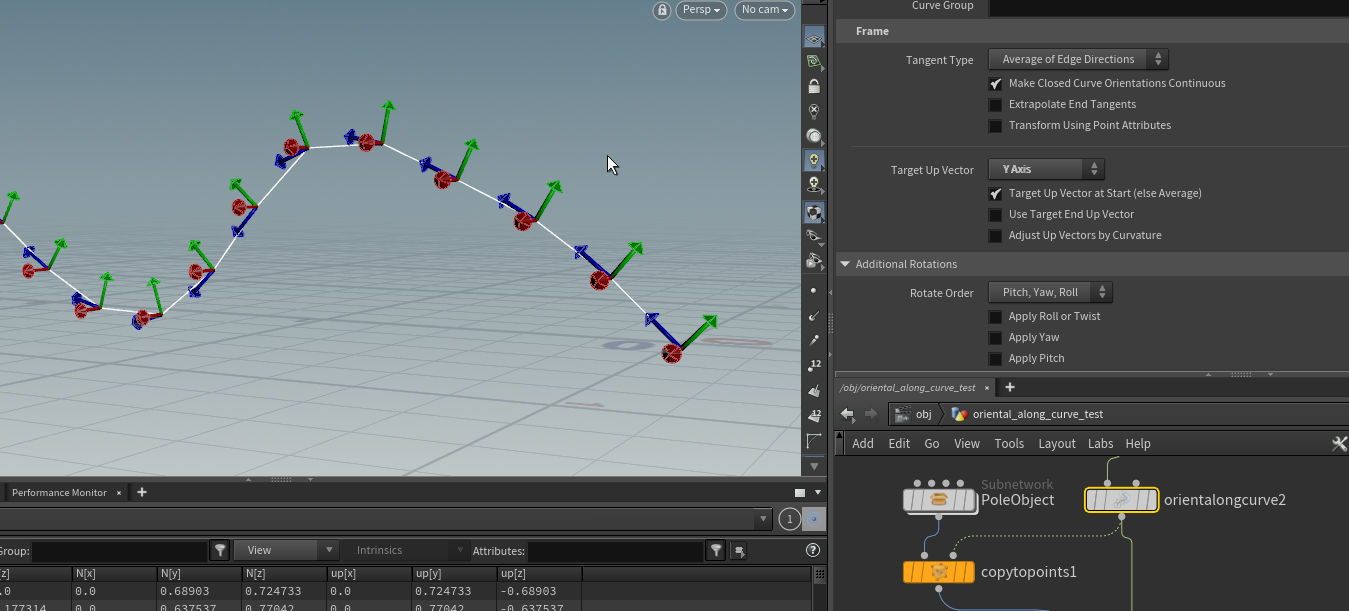

最初のup vectorを上方向に合わせてN方向の変化に合わせて傾きを変えていく

• Frame/ Target Up Vector を 「Y Axis」 に変更する

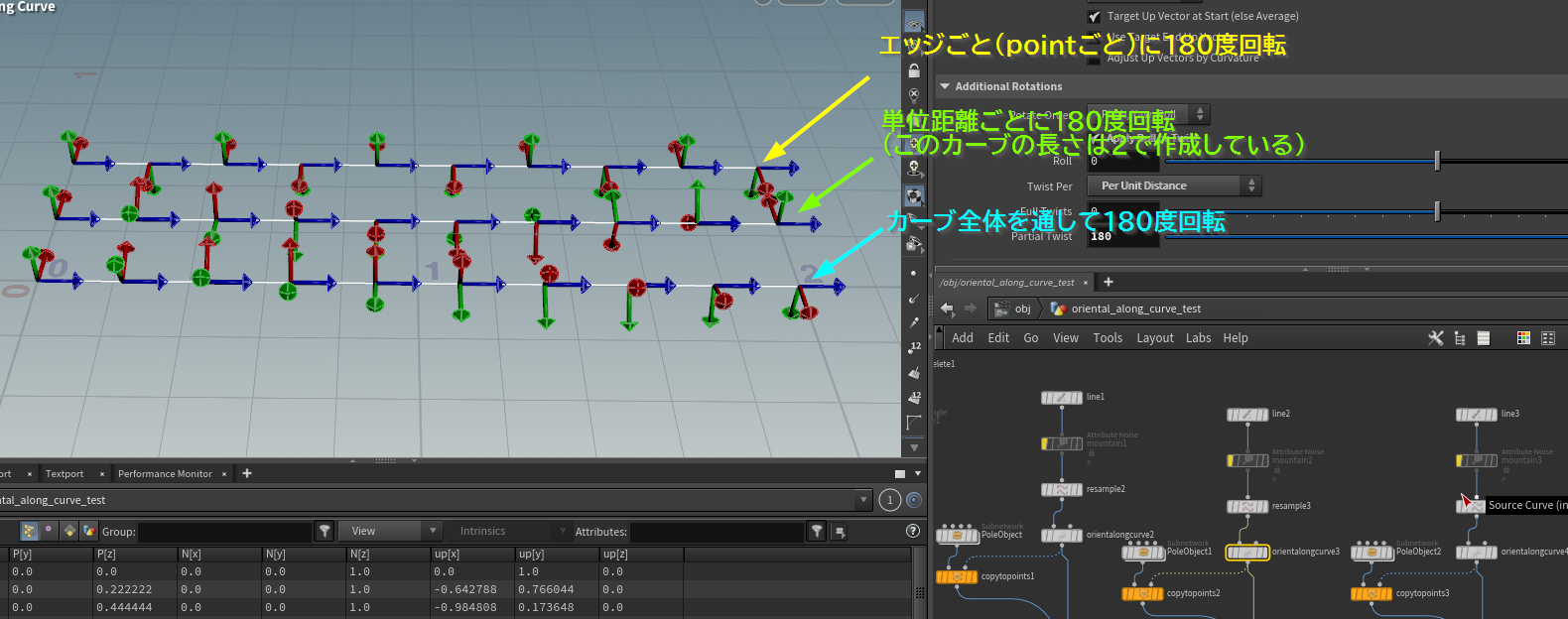

長さやコンポーネント単位、もしくはカーブ全体でroll値をtwist

• Additional Rotations/ 「Apply Roll or Twist」 のチェックボックスを有効化
• Additional Rotations/ Twist Per を 「Per Unit Distance」 or 「Per Edge」 or 「Per Full Curve by Distance」 に変更する

といったような設定でNとupアトリビュートの作成ができる

便利です。
余談ですがAIに聞くと、「PolyLineは厳密にはカーブ」ではないという話をされたのですが、このノード名から察するにPolyLineとはカーブの一種であるというのが公式の見解なのでしょうね。
